在工业生产的庞大体系中，温度是决定产品质量、生产安全和能源效率的核心参数之一。而在众多测温元件中，热电偶因其结构简单、测量范围广、响应快速而备受青睐。当热电偶 confront 恶劣的工业环境——高温、高压、腐蚀性介质、机械冲击时，裸丝热电偶往往不堪一击。此时，一种带有金属保护套管的测温组件——套管热电偶，便成了保障测温系统稳定运行的关键铠甲。
一、什么是套管热电偶？

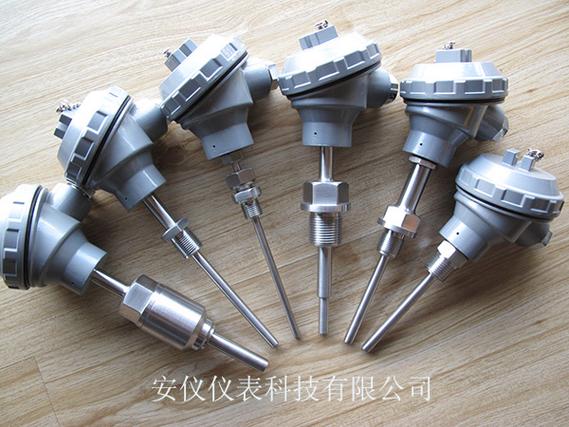

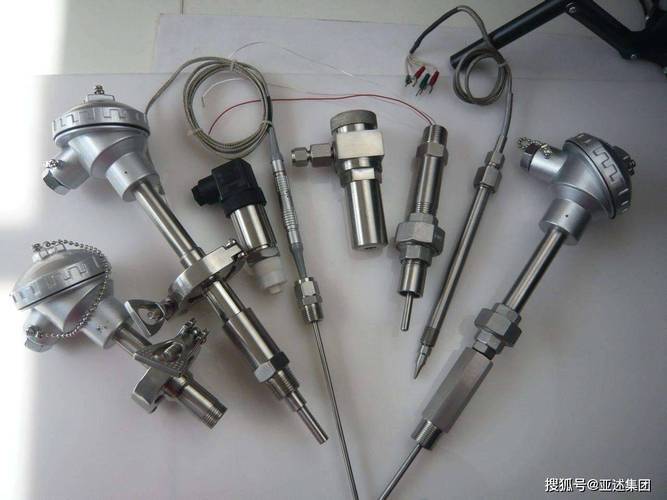

套管热电偶，顾名思义，是将热电偶丝（测量端）装入金属保护套管内，并填充绝缘材料（如氧化镁、氧化铝等）后经拉拔、密封而成的一种结构紧凑的测温元件。它本质上是一种封装形式的铠装热电偶，或者更广义地说，是装配式热电偶的一种常见变体。
其基本结构包括：
- 热电极（热电偶丝）：作为测温核心，根据分度号不同，常见有K型、S型、E型、J型、T型等。
- 金属保护套管：直接与被测介质接触，起到隔离、保护、耐压、耐腐蚀的作用。材质通常为不锈钢（304、316）、因科镍合金、哈氏合金、陶瓷等，根据工况选择。
- 绝缘材料：高纯氧化镁或氧化铝粉末，确保热电偶丝之间及与套管之间绝缘，防止短路。
- 接线盒/引出端：用于连接补偿导线和显示仪表。
二、为什么需要“套管”？
给热电偶穿上“套管”，并非多此一举，而是应对工业现场苛刻挑战的必要设计：
- 机械保护：防止热电偶丝在高速流体、振动或安装过程中折断、磨损。
- 化学隔离：将被测介质与热电极隔开，避免腐蚀性气体、液体或熔体侵蚀热电偶丝，延长使用寿命。
- 电气绝缘：保证热电极与设备壳体（往往接地）之间绝缘可靠。
- 承压与密封：使热电偶能够安装于带压管道或容器上，并阻止介质泄漏。
- 可维护性：套管热电偶通常可通过螺纹、法兰等方式固定，损坏时只需更换芯体或整个套管组件，无需停机检修设备本体。
三、套管热电偶的核心性能指标
- 测温范围与精度：取决于热电偶丝分度号及套管材质。例如，K型铠装热电偶配不锈钢套管，通常可测0~1100℃；S型配刚玉套管可测至1600℃。
- 响应时间：套管增加了热阻，导致响应时间较裸丝热电偶变慢。但通过减小套管壁厚、增大热接触面积、采用锥形或端部碰底结构，可以显著改善动态响应。
- 耐压等级：取决于套管壁厚、材质和密封结构。通常铠装热电偶套管耐压可达数十兆帕。
- 绝缘电阻：在室温下，氧化镁绝缘的套管热电偶绝缘电阻通常大于100MΩ，确保信号稳定。
四、典型应用场景
凭借坚固的结构，套管热电偶在以下领域不可或缺：
- 石油化工：反应釜、裂解炉、管道流体温度监测。
- 电力行业：锅炉炉膛、蒸汽管道、汽轮机、发电机定子测温。
- 冶金工业：高炉、转炉、钢包、热处理炉。
- 环保与能源：焚烧炉、烟道、余热锅炉。
- 食品与制药：灭菌柜、发酵罐（需卫生型套管）。
五、选用与安装要点
选用套管热电偶时，需综合考虑温度、压力、介质腐蚀性、安装方式及响应速度等因素：
- 套管材质：与介质相容，耐温、耐蚀。
- 插入深度：通常要求插入管道中心或容器内。保护管插入深度按标准推荐，一般为套管直径的8~10倍（对流体），以保证测量准确性。
- 安装方式：螺纹、法兰、焊接或卡套连接。
- 注意冷端补偿：套管热电偶的接线盒温度即为冷端温度，需通过补偿导线连接至仪表并经冷端补偿。
六、套管热电偶 vs. 铠装热电偶
两者常被混淆。简单来说，铠装热电偶本身就是金属套管、氧化镁绝缘、热电偶丝一体拉拔而成的坚实整体，外径可小至0.5mm，柔韧性好。而套管热电偶更强调一个独立的金属保护套管，内部可插入铠装热电偶芯或装配式热电偶丝。可以理解为：套管理念是外壳防护，铠装是制造工艺。如插入式：套管+铠装热电偶芯，结合两者优势。
###
套管热电偶如同为脆弱的测温神经穿上了坚固的铠甲，在复杂的工业环境中为数以万计的温度测点提供着长期、稳定、可靠的信号。从选材到安装，再到维护，各环节的科学决策直接关系到整个控制系统的品质与安全。随着工业物联网和智能制造的发展，套管热电偶也在向高精度、快速响应、智能化（如集成变送器、数字信号输出）方向演进，继续守好工业测温的前沿岗位。
